波纹管密封气动控制阀PCV3000-B

适用于蒸汽、水、油、热媒介质和其他工业流体,可控制温度、压力、流量和液位等

阀门材质:铸钢,不锈钢

最大工作压力:1.6MPa

最高工作温度:350

规格:DN15~200,法兰连接

波纹管密封气动控制阀PCV3000-B
特点

适用于蒸汽、气体、水、油、热媒介质系统中的温度、压力、流量、液位的精确控制。

1、流量特性:等百分比控制。

2、可调比:50:1

3、输入信号:4~20mA

4、自带定位结构的活动阀瓣能够及时复位,从本质上解决了控制阀常见的偏、卡、漏等现象,确保密封性能。

5、执行机构为多弹簧薄膜结构。

6、配置I/P电气式阀门定位器。

7、在确保等百分比流量特性的前提下,完全切断时采用平面密封,克服了锥面或线密封的一些磨损大、寿命短等常见问题,确保长效反复开关操作时的密封性能。

8、波纹管结构保证阀杆快速准确动作,零泄漏,确保精确的控制流量、压力和温度。

9、无摩擦阻力,大幅降低气源的损耗,节能。

10、尤其用于高温高压工况或对卫生要求较高的工况,有毒有害介质。

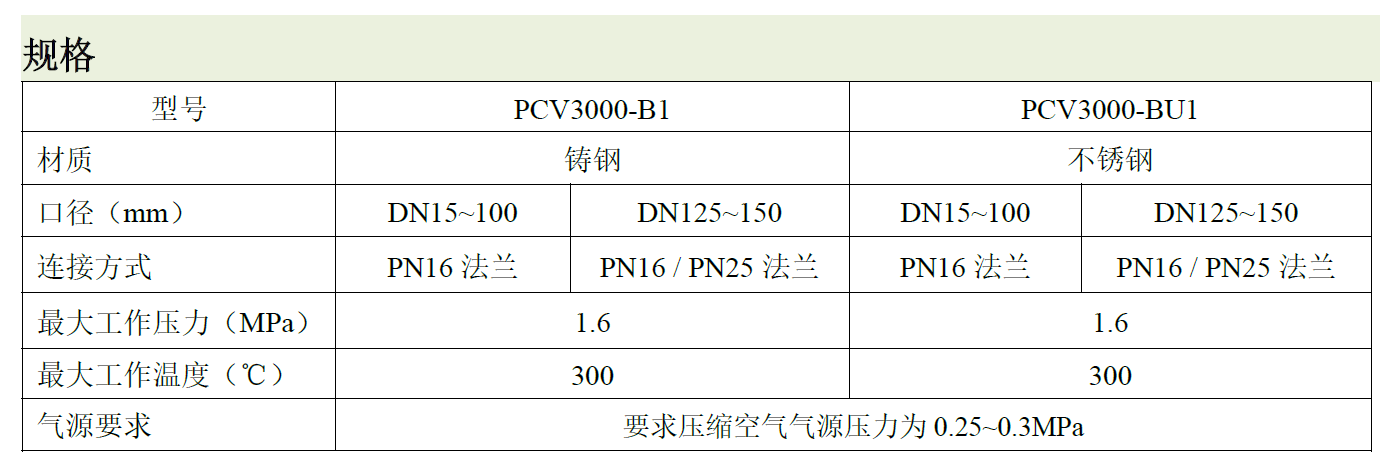

规格

型号

PCV3000-B/PCV3000-BU

连接方式

PN16法兰

PN25法兰

口径(mm

DN15~100

DN125~200

最大工作压力(MPa

1.6

最大工作温度(℃)

350



Kv值及外形尺寸


常见问题

1、气动控制阀突然失效,不能动作,怎么回事?

可能是如下原因所致:

1.1、无信号、无气源:①压缩空气气源未开;②冬季空气气源含水结冰,堵塞过滤减压装置;③气源总管泄漏;④线路安装错误。

1.2、有气源,无信号:①定位器故障;②电磁阀故障;③定位器波纹管漏气;④调节器膜片损坏。

1.3、定位器无气源:①过滤器堵塞;②减压阀故障;③管道泄漏或堵塞。

1.4、定位器有气源,无输出:定位器的节流孔堵塞。

1.5、有信号、无动作:①阀芯脱落;②阀芯与阀杆卡死;③阀杆弯曲或断裂;④执行机构气缸内弹簧长期不用而锈死。

解决:①维远气动控制阀的阀芯与波纹管焊接在一起,杜绝了阀芯脱落问题;②阀杆处采用波纹管密封,内置导向装置,不会阀杆出现卡死问题。③用户在使用过程中,要保证空气气源干净,把压力调到厂家的要求压力。



2、停机后,控制阀没有切断,物料还在升温,这是控制阀在泄漏吧?

气动控制阀的主要功能是调节,当物料升到工艺要求的温度时,控制阀就立即关闭,但是我们知道,控制阀一般都会有千分之几的泄漏率,是不能像截止阀一样做到零泄漏的,若重要工况,停机后需要完全切断蒸汽,就要关闭手动阀门,或者安装气动截止阀(切断阀)。

若您不想去关手动阀门,也没有气动切断阀,就想让气动控制阀既能控制,又要能切断蒸汽,则订货前需要说明,我们也可按您要求生产,可满足要求。
