4.7怎样区分疏水阀后闪蒸汽排放与疏水阀泄漏
发布时间:2016-11-10 15:43:29

一、怎样区分疏水阀后是闪蒸汽还是疏水阀泄漏?

1、关于闪蒸:是指高温冷凝水经突然降压后,会汽化成蒸汽。如疏水阀后,部分冷凝水变成闪蒸汽后,因为从100度以上的温度突然降到大气温度,因此闪蒸汽随即被冷凝成液态的“水汽”,即我们平常看到的“白雾”,但若主管压力较高,这部分“水汽”先伴随着压力被冲出来,然后再散成一团团的白雾,至于被吹出的距离要根据闪蒸汽量的多少和主管的压力来共同决定。因为这现象与泄漏蒸汽比较类似,因此经常被很多用户误会。

2 、区别疏水阀后是正常闪蒸汽还是蒸汽泄漏:

       A、若疏水阀后呈“喷射状”强劲喷出来,是一段“汽柱”,说明疏水阀有蒸汽泄漏。

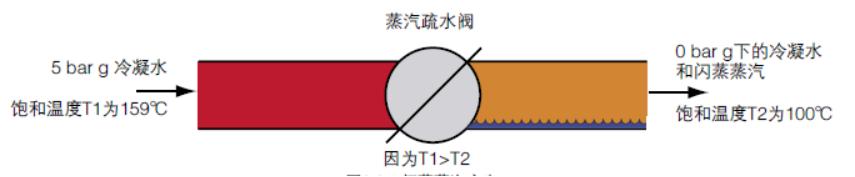

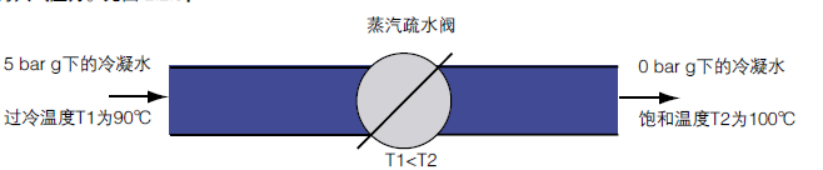

      B、若疏水阀后的冷凝水伴随着压力呈“淋浴花洒状”喷出,同时伴随着一团团的“白雾状”气体,这就是闪蒸汽,说明疏水阀是正常排放。如下图1-3。

3、各种疏水阀的排放情况是:

A、自由浮球疏水阀的排放是:在连续排水的同时,因为排量较大,会伴随着大量闪蒸,我们会看到“冒烟”的现象--即闪蒸汽。

B、热动力疏水阀的排放是:间断排水,而且冷凝水量较少,不排水时,基本上看不到什么汽,但是在排放的瞬间,有少量蒸汽伴随着冷凝水“喷射”出来,等水喷出来后,才感觉有少量的闪蒸汽。

C、热静力的疏水阀的排放是:因为热静力是利用温差的原理来排放的,属于定温排放,因此一定会在疏水阀前先积水,达到预先设定的温度才会排放,因此,一般排出的是过冷冷凝水,低于饱和温度,很多时候还低于100度,这样就看不到疏水阀后有闪蒸的现象,但这并不代表就节能,事实上,自由浮球疏水阀比热静力和热动力疏水阀都更为节能。

4、疏水阀排放冷凝水时,要正确区分闪蒸和泄漏的现象。高温冷凝水产生闪蒸汽的质量百分比可由下式计算:



闪蒸汽流量可由下式计算:

其中hfl,即将水加热到该温度所需的能量值(显热hf);hf2,即将水加热至低压侧压力相对应的沸点时所需能量值(显热hf);hfl-hf2的差值表示把冷凝水转变成一定比例低压蒸汽(如闪蒸汽)时所需的能量;hfg2即低压侧压力相对应的沸水完全变成蒸汽需的能量值(潜热hfg),(hg=hf+hfg)。

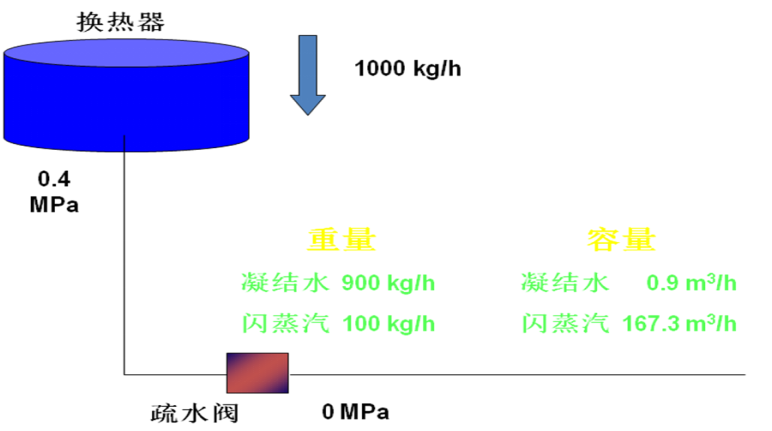

比如:10Bar的蒸汽主管疏水,末端对空排放,压力为0,查蒸汽表,根据以上公式得出,产生闪蒸汽的质量百分比为16.12%,若冷凝水流量为200kg/h,则会产生32kg/h的闪蒸汽,大气压下蒸汽密度为0.597kg/m3,得出此时闪蒸汽的体积流量为54m3/h。由此看出,疏水阀后产生大量闪蒸汽是正常的现象,一定要与泄漏蒸汽的现象区别开来,若产生蒸汽泄漏,则会伴随着压力喷射出来。

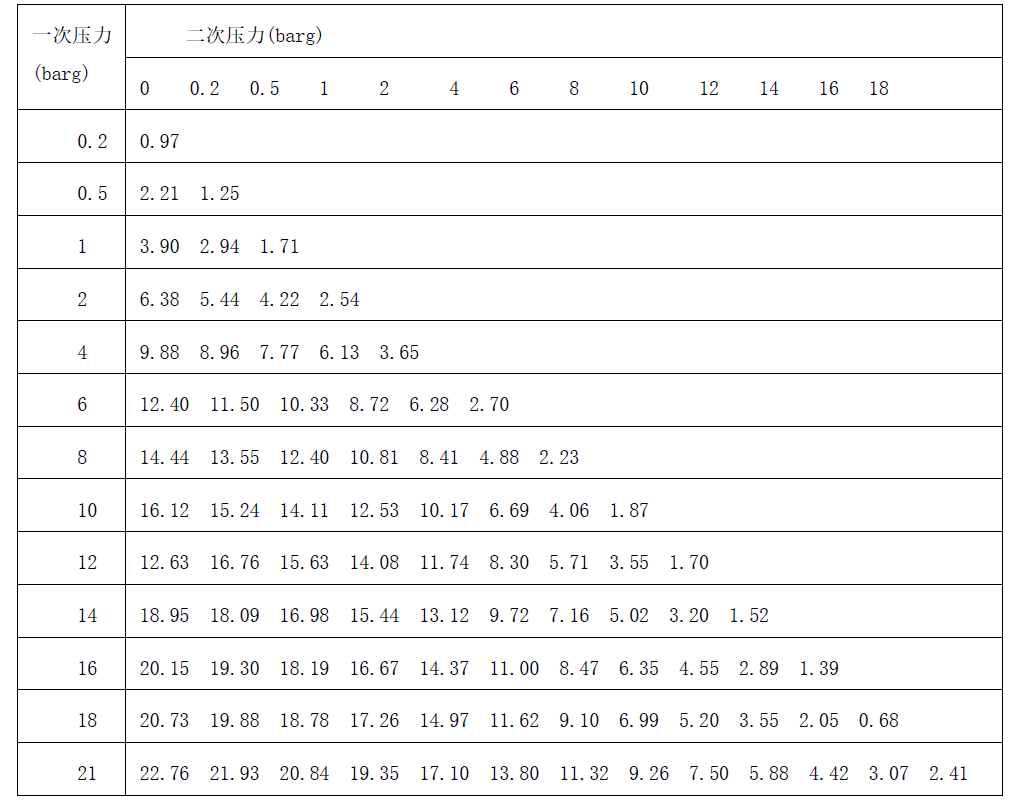

闪蒸汽量表(这是根据公式计算后而整理出的表格)

一定压降饱和温度冷凝水产生闪蒸汽的质量百分比

一次

压力(barg)

二次压力(barg)

0    0.2   0.5    1     2      4     6     8     10     12    14    16   18

0.2

0.97

0.5

2.21  1.25

1

3.90  2.94  1.71

2

6.38  5.44  4.22  2.54

4

9.88  8.96  7.77  6.13  3.65

6

12.40  11.50  10.33  8.72  6.28  2.70

8

14.44  13.55  12.40  10.81  8.41  4.88  2.23

10

16.12  15.24  14.11  12.53  10.17  6.69  4.06  1.87

12

12.63  16.76  15.63  14.08  11.74  8.30  5.71  3.55  1.70

14

18.95  18.09  16.98  15.44  13.12  9.72  7.16  5.02  3.20  1.52

16

20.15  19.30  18.19  16.67  14.37  11.00  8.47  6.35  4.55  2.89  1.39

18

20.73  19.88  18.78  17.26  14.97  11.62  9.10  6.99  5.20  3.55  2.05  0.68

21

22.76  21.93  20.84  19.35  17.10  13.80  11.32  9.26  7.50  5.88  4.42  3.07  2.41

上表中设定冷凝水的温度与饱和蒸汽相同。若冷凝水的温度低于饱和蒸汽的温度,产生的闪蒸汽量将减少。这种情况下,闪蒸汽的质量百分比应根据相应的公式进行计算。
