5.3群组疏水的危害
发布时间:2016-11-10 16:09:04

1、群组疏水

是指多台设备共用一个疏水阀进行疏水,或者一台设备多个加热工段共用一个疏水阀,也就是说把多台设备的冷凝水先汇集到同一根管道后,安装一个疏水阀进行疏水。

2、群组疏水带来的问题

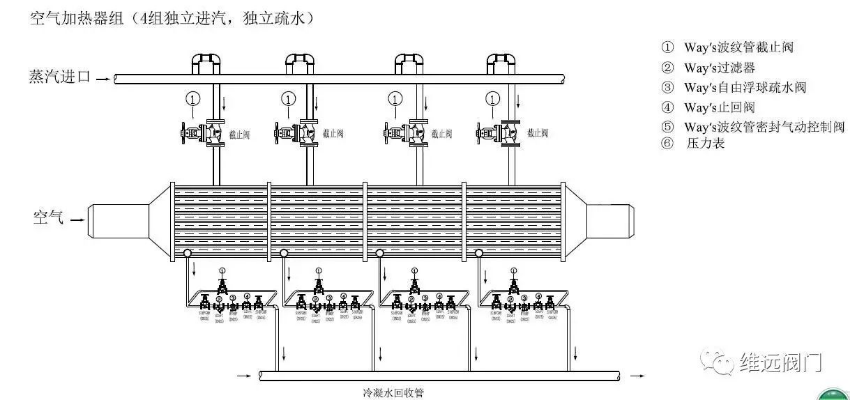

群组疏水会导致压力不平衡,会串压,高压的冷凝水会阻止低压冷凝水排出,所以在设备内部会产生积水和水锤等问题,造成设备损伤,升温不均匀,因此我们推荐独立疏水,即对每个加热段单独安装疏水阀进行排水,且每个疏水阀后加装止回阀。

分两种情况来说明:

A、同一台设备多个加热工段的群组疏水:

一台设备设计成多个加热段,目的是为了增加换热面积,增加传热面积,典型设备是散热器和烘干机。

蒸汽进汽压力是相同的,但是因为每个工段的热负荷不完全相同,存在一定差异,第一个加热段的负载可能高于最后一个加热段,冷凝速度和冷凝水量就不同,设备内的压力也就不同了,造成低压加热段冷凝水无法排出,升温困难。应尽量避免这种设备的群组疏水。

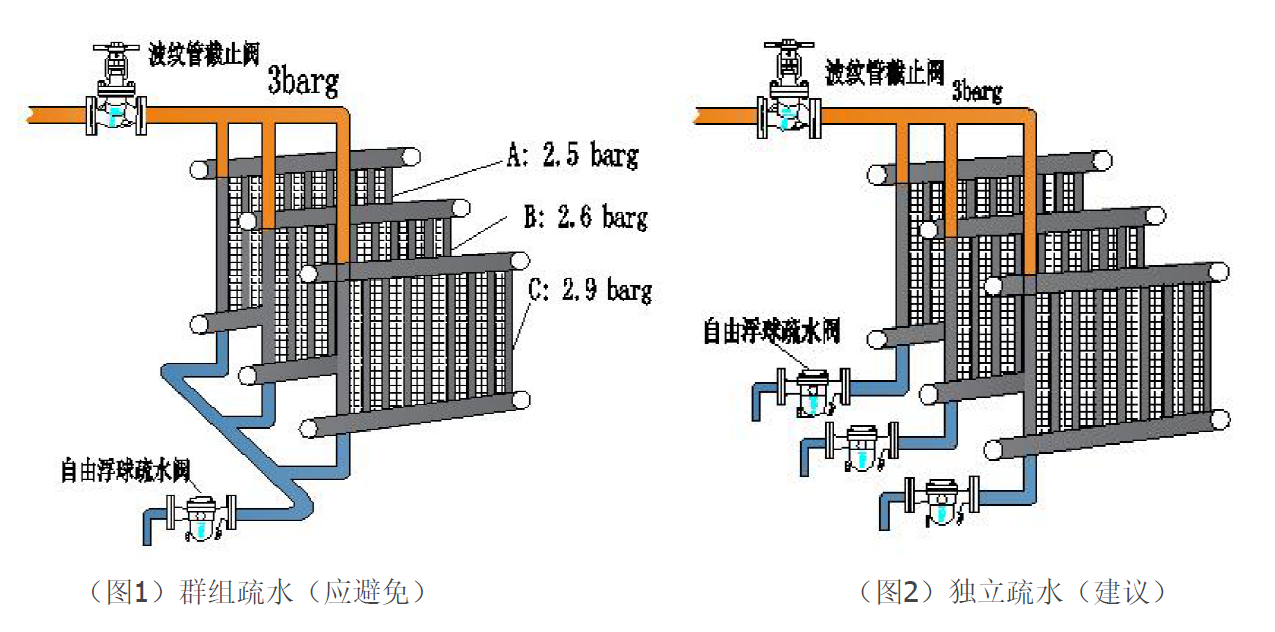

从图一可以看出,蒸汽进汽压力为3barg,初段部分A通常负载最高,压降也相对较大,可能只有2.5barg;最后一段C负载较小,压降也相对较小,所以压力较高,大约2.9barg,中段B可能只有2.6barg。运行时,C段高压冷凝水会回流到AB段,使AB段设备内冷凝水积存,导致升温困难,产品质量不合格,水锤,腐蚀等诸多问题,只有等AB段内积水到一定高度,依靠本身的水头来帮助排水。

解决方案:如上图2,ABC分别安装疏水阀。

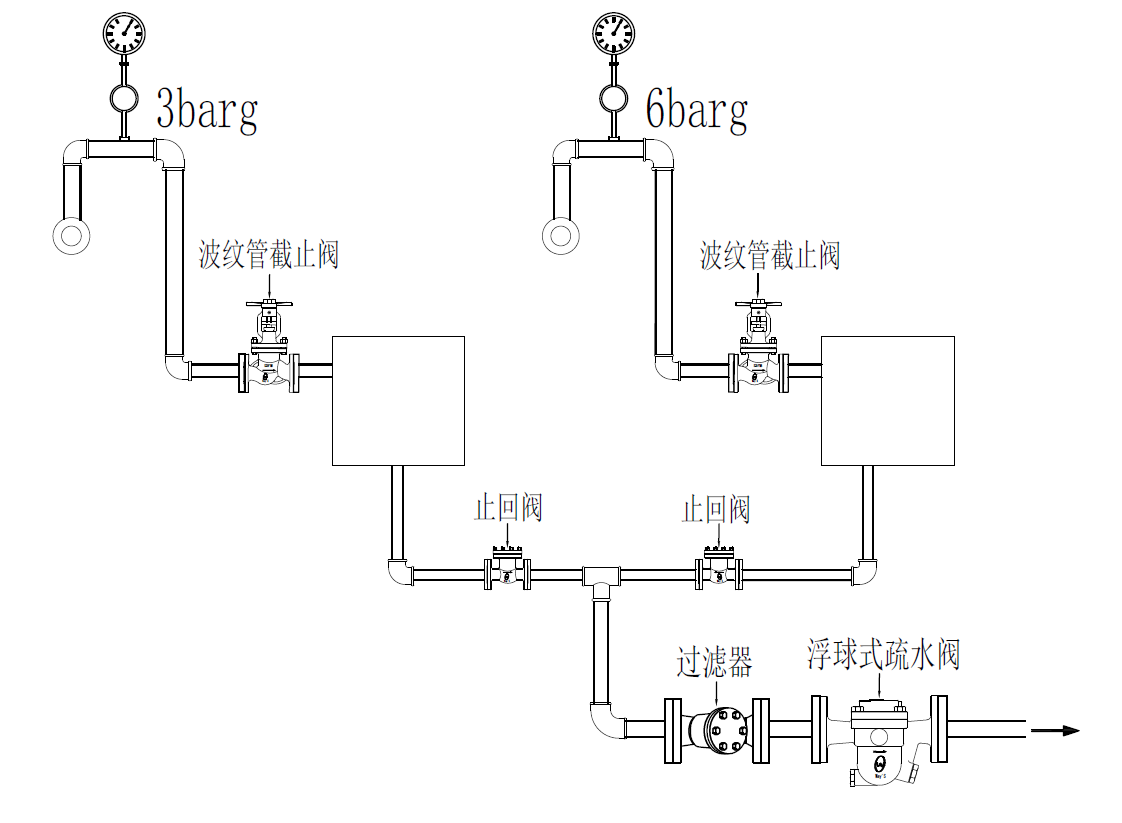

A、不同压力多台设备的群组疏水:

(如图)出现的问题跟上面是一样的,只是因为这种情况下,每台设备的压力差异更大,出现的问题也就更加严重了。应杜绝这种设备之间的群组疏水。压力较高的设备B能够及时排除冷凝水,而压力较低的设备A由于止回阀关闭无法排出冷凝水。设备A就会积水,性能下降很多。
