4.5不同设备疏水阀选型分析
发布时间:2016-11-10 15:45:58
一、烹饪设备

1、蒸煮锅 ( 倾斜式/固定式/ 基座式)

食堂倾斜式煮锅

虽然和制程夹套锅在结构上相似,但是食堂的煮锅通常并不需要快速加热,所以其蒸汽压力一般比较低,冷凝水排量也较少,同时对空气和冷凝水的排除要求也不是很高,加热要求不是很严,一般选用Way′s品牌WY42F或WY42S系列自由浮球疏水阀即可。

倾斜式制程煮锅

倾斜式煮锅(图4.5.1)的特点是,疏水阀不能安装在煮锅的底部,冷凝水通过锅体内部虹吸管从底部排至耳轴处的出口,经常会产生蒸汽绑而关闭疏水阀,原因就是冷凝水必须通过一根上升虹吸管,当上升管充满蒸汽后就会使疏水阀关闭,阻止了冷凝水的外排。这时需要选用带破蒸汽绑装置的自由浮球式疏水阀。如果需要快速烹饪还必须安装排空气阀。

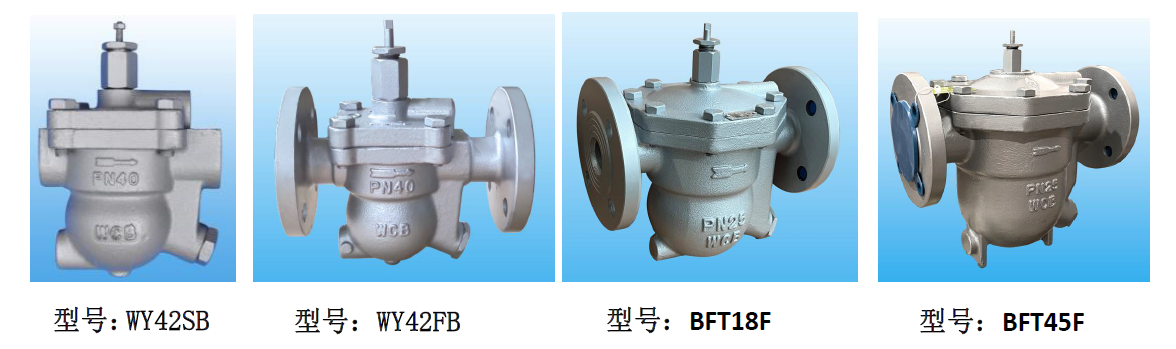

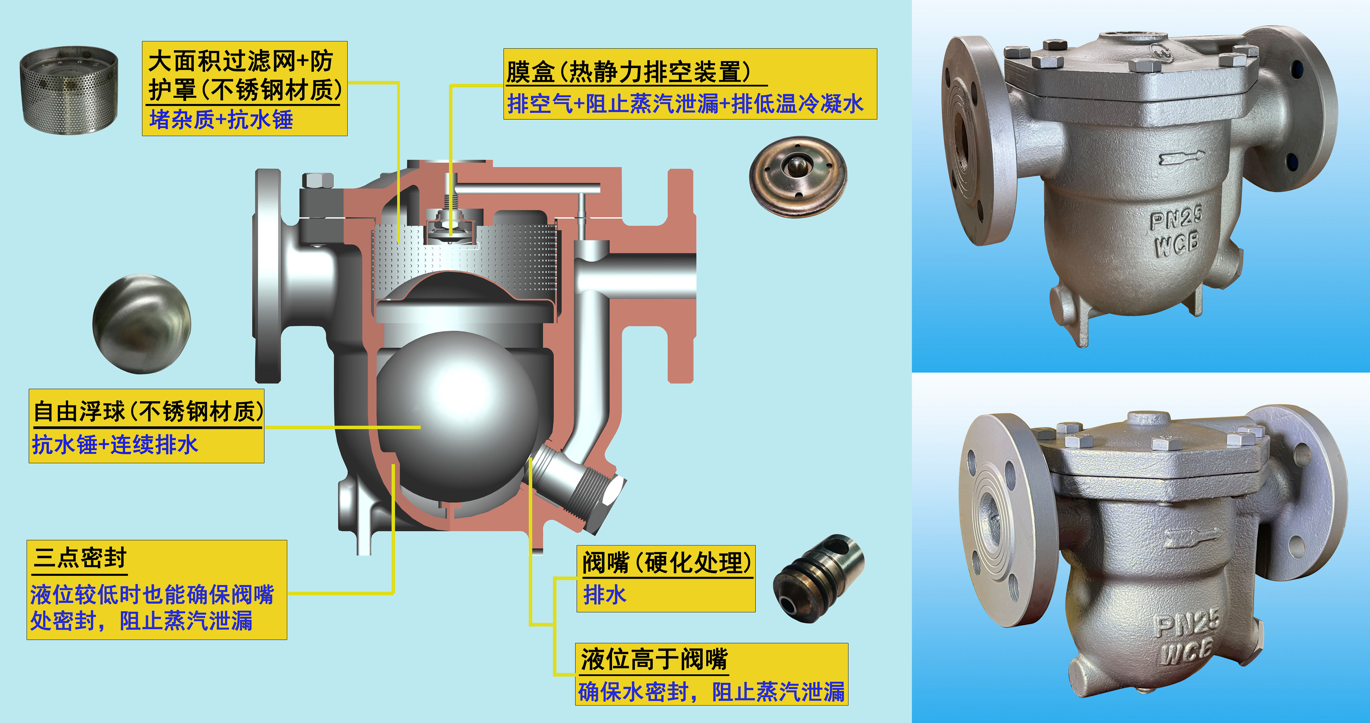

Way′s品牌破蒸汽绑自由浮球疏水阀型号有:WY42FB, WY80FB, BFT45F。

二、大型储油罐

储存在罐体内的油类和其它流体,通过盘管或其它形式的加热器单独加热或和出口加热器一起使用,以达到一定的温度便于泵送。

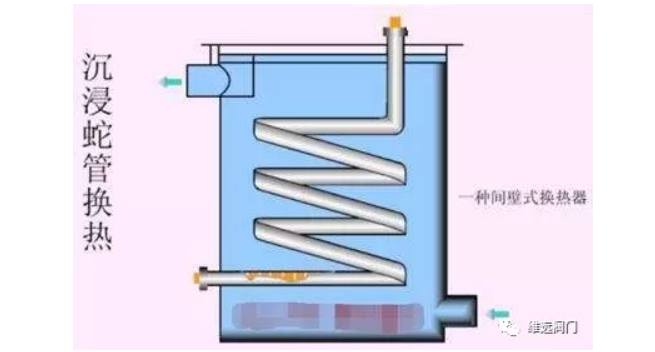

分布在储罐底部的盘管或插入式加热器,有很多种结构型式,但必须保证每个盘管组或加热器要分别疏水。

因为冷凝水要沿盘管排出,细长的盘管很容易产生水锤现象,所以盘管被设计成沿蒸汽流动方向逐渐下降,并且采用多段并联的方式。所以选用有抗水锤设计的自由浮球疏水阀较为合适,一般排量中等或较大较大,选用Way′s品牌RFT18F或FFT45F自由浮球疏水阀合适。

油罐出来后对油管的伴热,则选用way’s专用于伴热线的小型自由浮球疏水阀,WY32F或WY40S合适。

三、医用设备

1、消毒锅和杀菌罐

从高真空度的杀菌罐内及时排除冷凝水和空气非常重要。

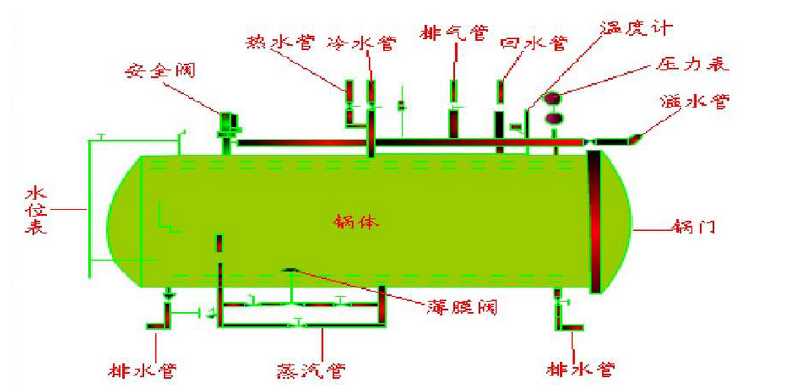

向一个高压消毒锅外层夹套供应蒸汽,内部腔室供应高品质的蒸汽。通向内部腔室的蒸汽必须干燥,所在蒸汽管道上需要安装汽水分离器。一般内部腔室采用小排量的自由浮球疏水阀进行疏水即可(如WY42F)。夹套选用按排量选用合适的自由浮球疏水阀即可。

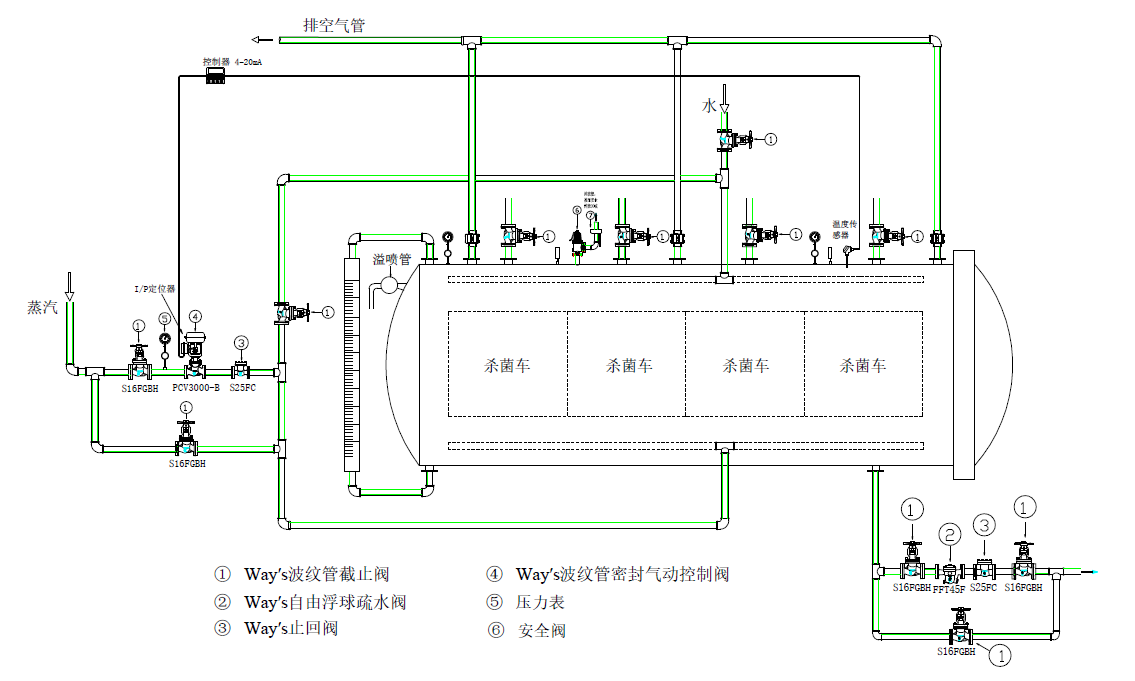

这里疏水阀内置过滤器很重要,可过滤掉一些纤维和碎玻璃渣。而且,需要在设备上部加装排气阀以便更好的加热。如图4.5.3

四、空气干燥器

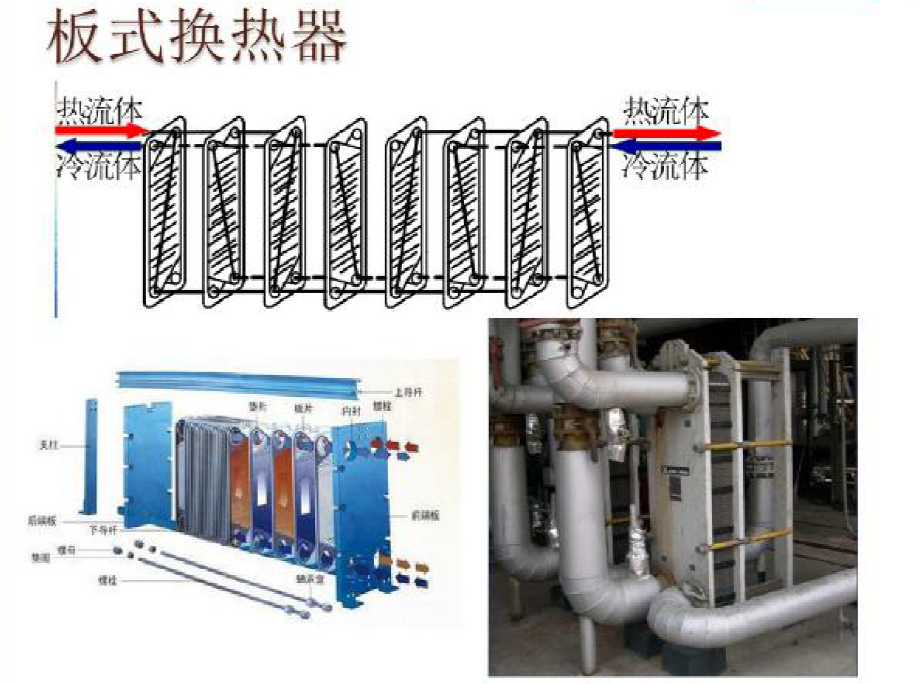

许多工业用品都是用热风烘干的,干燥器的形式多种多样,但基本上都有换热排管组成,空气通过强制流动或自然对流方式经过空气干燥器加热,然后吹向潮湿的物料使其干燥。干燥器的疏水与排除空气的要求和空间加热器相同。

典型应用为纺织工业及木材工业的拉幅定型机,印染行业的印花机,分成多段或多层,在每段单独安装自由浮球疏水阀。

A、干燥滚筒

此类设备在尺寸、转速以及冷凝水的处理方式上多种多样,通过内置的水铲(刮刀)和固定或旋转的虹吸管排除冷凝水,旋转虹吸管经常用于高速旋转的滚筒上(如生活用纸厂的杨克烘缸),有时要采用一种特别吹通系统。带水铲和固定虹吸管的慢速滚筒应分别处理疏水及排气,并且都要使用专门的空气排出装置。疏水阀必须使用带破“蒸汽绑”装置的自由浮球式疏水阀。选型时不仅考虑最大冷凝水排量,还要考虑需要破除的蒸汽量,即考虑破蒸汽绑针阀的排量大小,否则,热效率比较低。

B、多滚筒浆纱机

如图4.5.4所示,为典型的多滚筒纺织浆纱机的疏水和排气方式,多滚筒的蒸汽分配管通过浮球式疏水阀或热动力式疏水阀疏水。干燥滚筒由带破“蒸汽绑”装置的自由浮球式疏水阀疏水,这种紧凑的布置方式特别适用于小型的,进出口合在一起的喷嘴上。

对于纱浆槽,通常使用直接蒸汽喷射加热或盘管加热,使用温度控制阀控制槽内温度,盘管要用自由浮球疏水阀疏水。

五、多层平压机

A、(并联型)

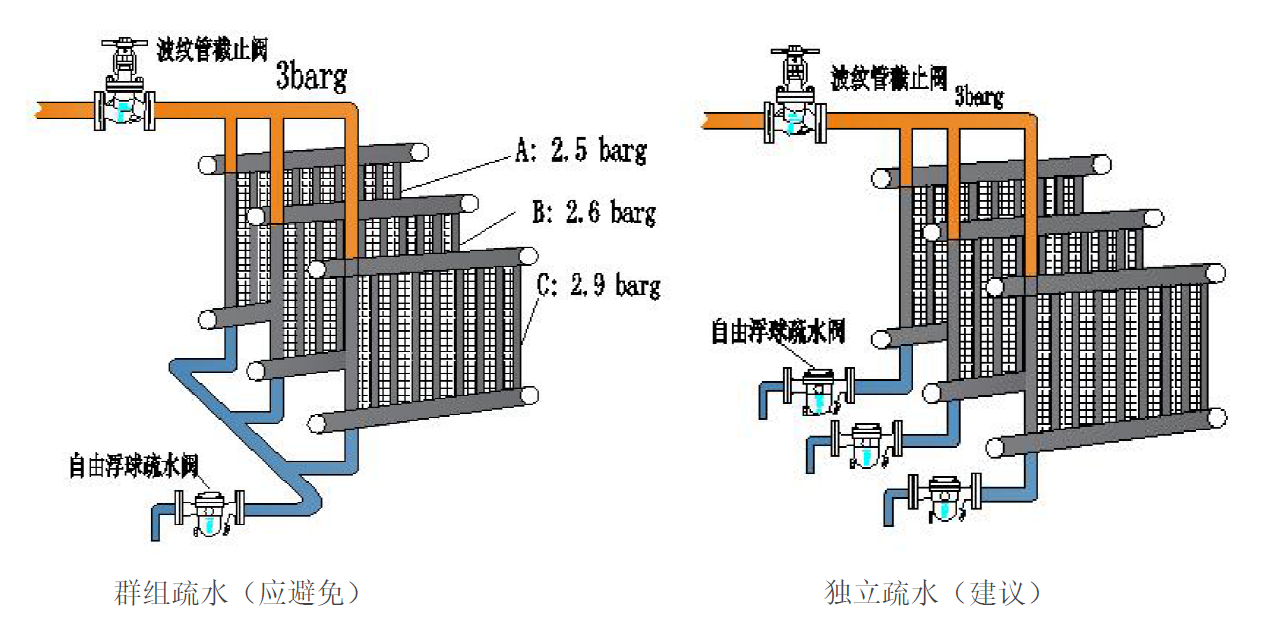

为确保平压机正确排水,应在平压机上面接入蒸汽,下面排除冷凝水。如果可能最好每个板层各自安装疏水阀。但如果板层的表面温度要求不是很严格,可以采用群组疏水。如果有温度控制,应使用自由浮球式疏水阀。蒸汽进口必须要妥善的疏水,最好在蒸汽进口处安装汽水分离器。(见图4.5.5)

B、(串联型)

这种布置的管道上一定会积水,而且通过每一板层的冷凝水流速缓慢,会产生“蒸汽绑”现象,应选用带破“蒸汽绑”装置的自由浮球式疏水阀疏水。以解决不同扳层间的温差问题。

蒸汽进口必须要妥善的疏水,最好在蒸汽进口处安装汽水分离器。(见图4.5.6)

C、硫化机

良好的温度控制是避免过度硫化或硫化不均的关键,冷凝水产生后必须立即排出,同时也要能顺畅排除空气。

有时充入氮气或其它惰性气体以增加硫化过程中的内部压力,所以所用的疏水阀必须能自由排除气体,否则就会延缓制程时间。同时为了避免上下模产生较大的温差,必须及时破除“蒸汽绑”,必须选用带破“蒸汽绑”装置的自由浮球式疏水阀疏水,以解决上下模间的温差问题。

同时蒸汽进口必须要妥善的疏水,最好在蒸汽进口处安装汽水分离器,以得到高品质的干蒸汽。

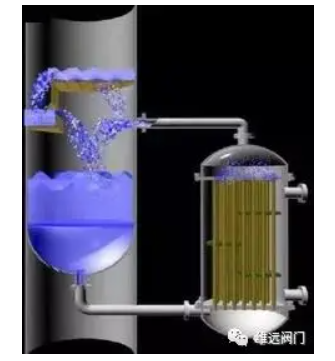

六、酿造行业煮沸锅

这是一种非常专业的蒸发器,通常蒸汽从蒸发器的底部进入,由于蒸发器对换热量的要求很高,因为锅炉出来的蒸汽会产生尖峰负荷,产生汽水共腾现象,所以蒸汽中含有较多水分,在蒸发器的进口端安装一汽水分离器,提高蒸汽干度,以便得到更高的换热量和均匀的加热温度。

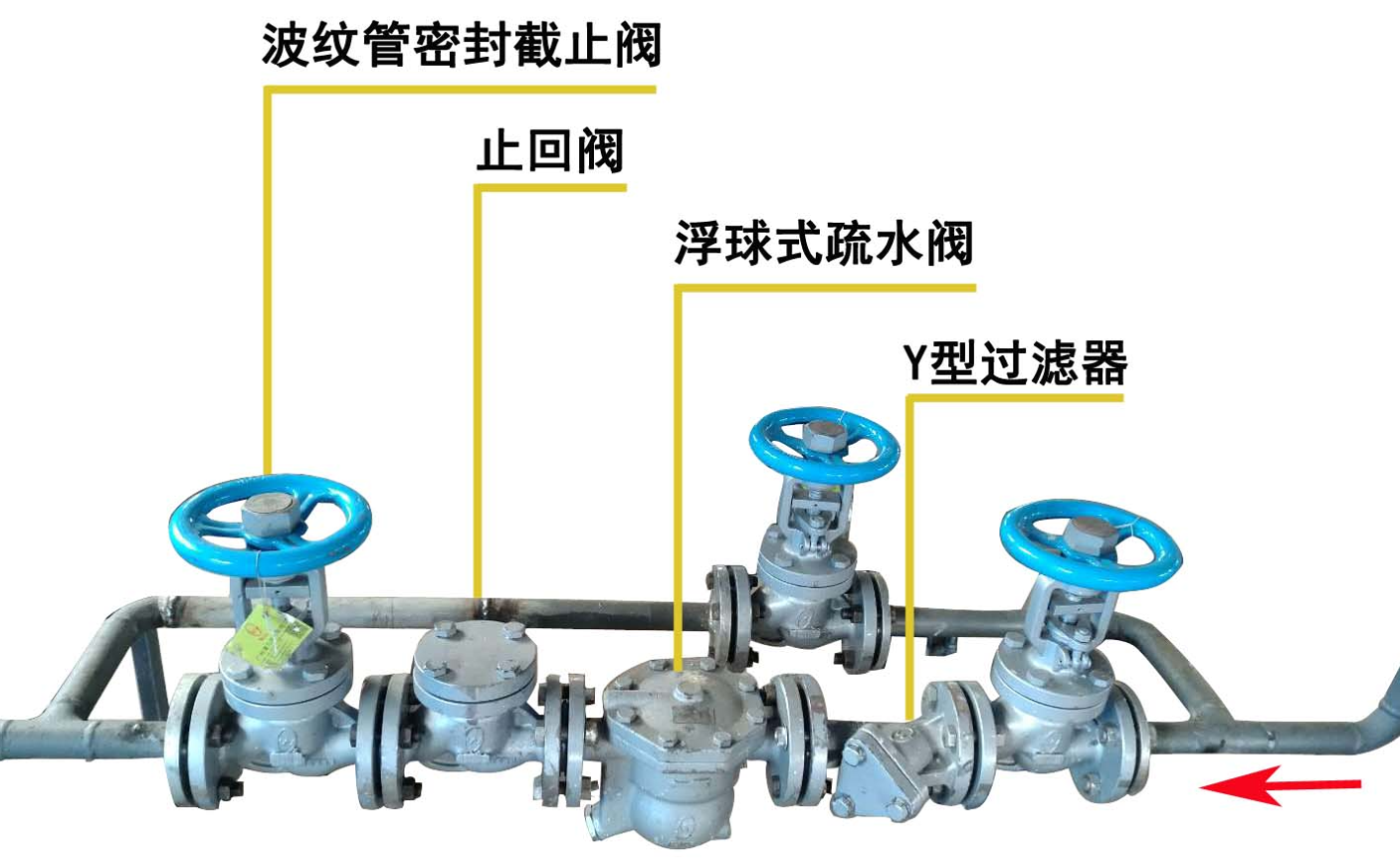

在底部盘管的排水口处安装自由浮球式疏水阀,无论是较大的启机负荷,还是较小的运行负荷都能应付自如。排空气也非常重要,排空阀安装在蒸汽入口的对立侧,也可安装在疏水阀的旁通上。

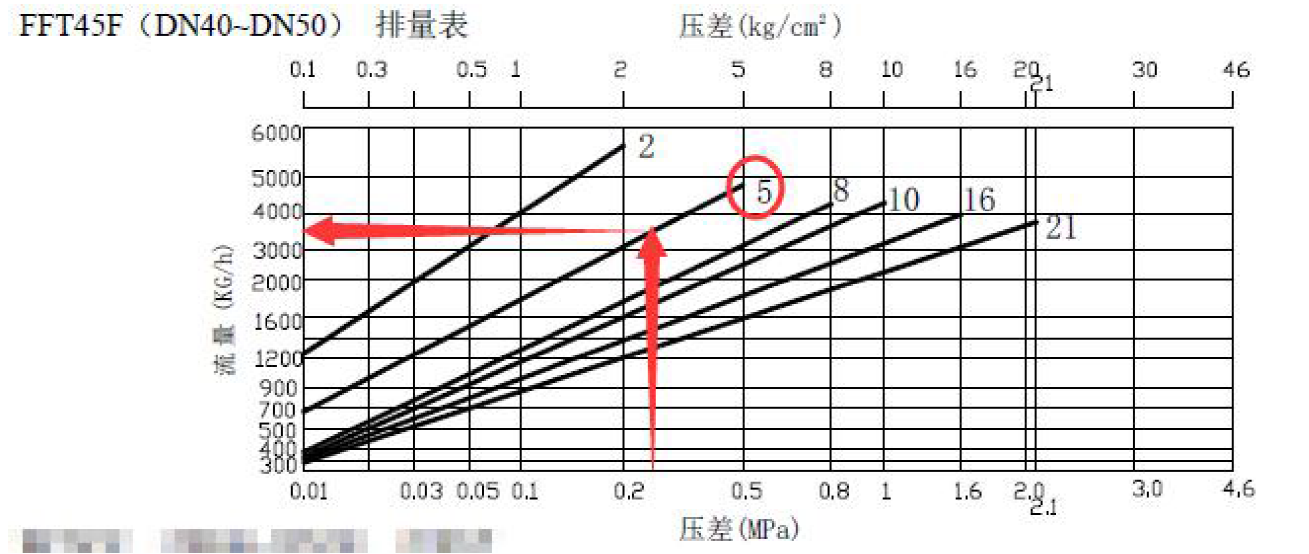

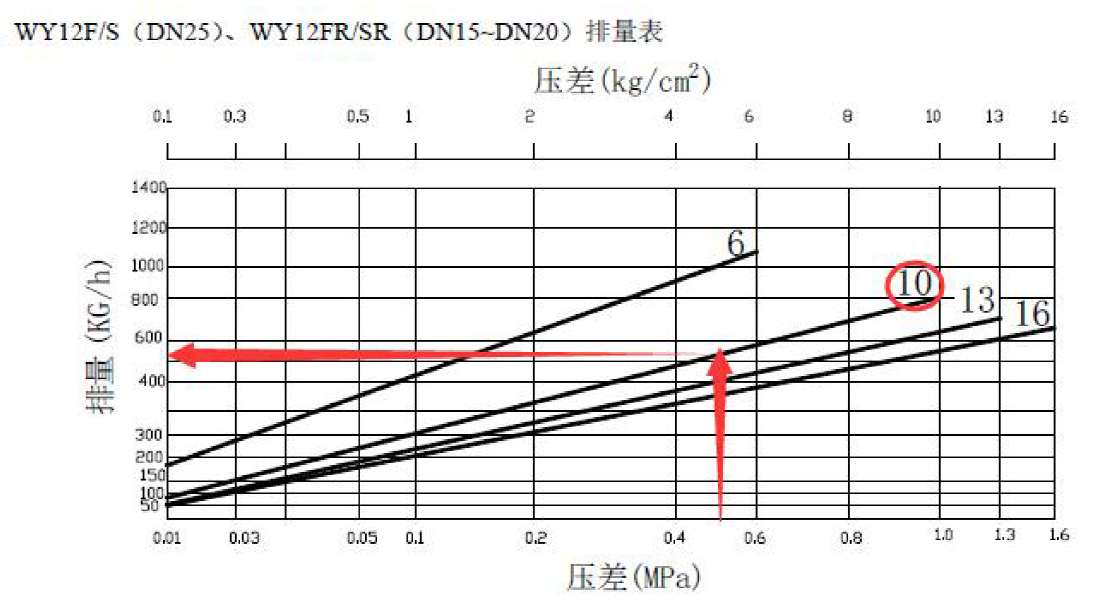

因为煮沸锅排量很大,一般要选用大排量的FFT45F或LFT45F型号,而且至少并联两组或更多。

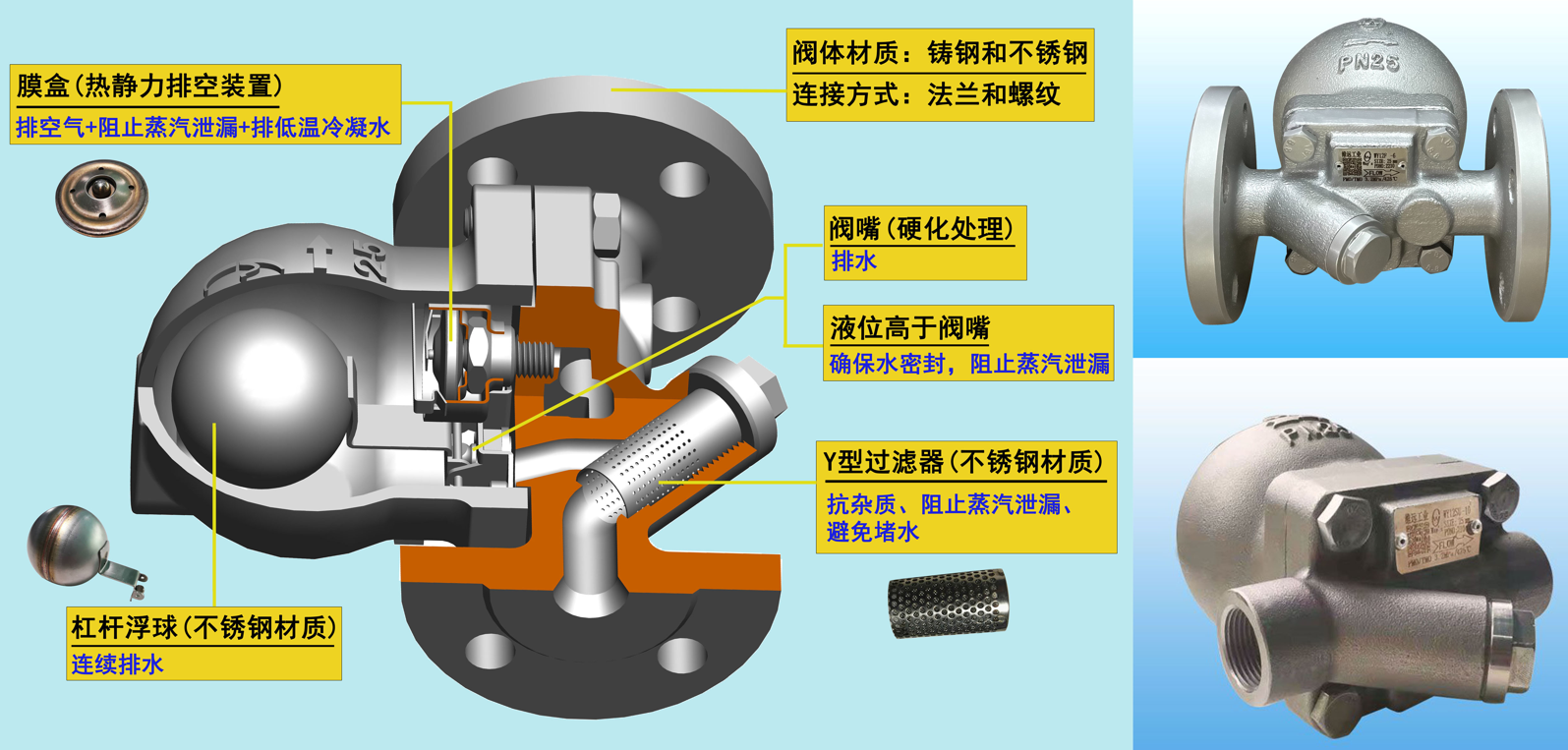

       煮沸锅锅体很大,一般都有30T-65T,冷凝水排量很大,加热也不均匀,前端蒸汽管上有比例控制阀,若使用杠杆浮球疏水阀,经常会因为积水而产生水锤振动,有时又会出现漏气的现象,这些都是比较常见的问题,建议选用自由浮球疏水阀。

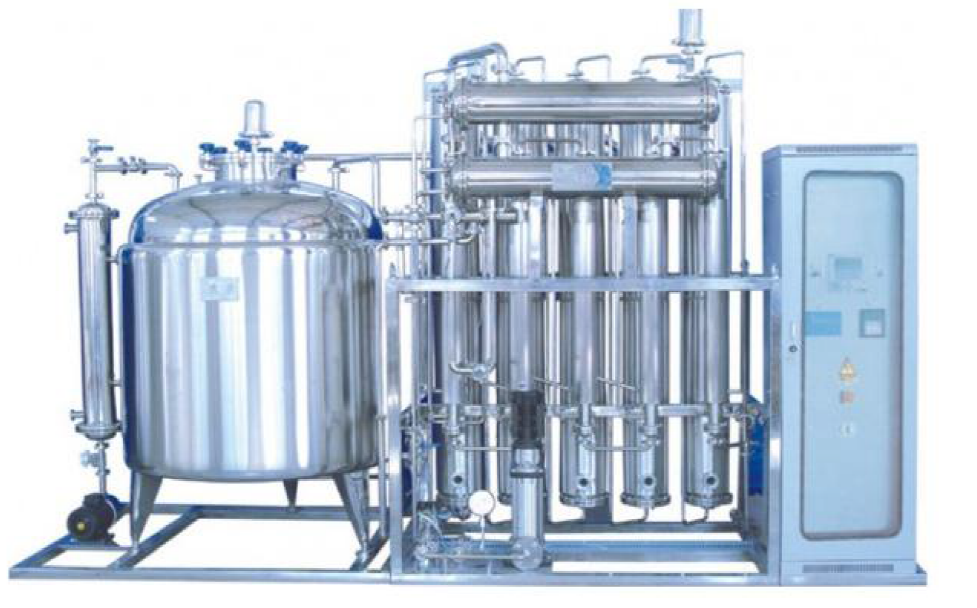

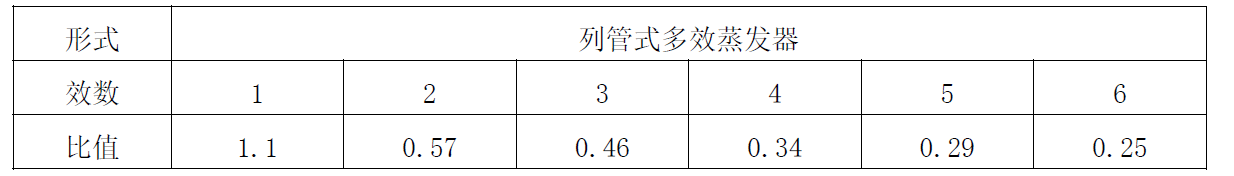

七、多效蒸发器

对于多效蒸发器,安装排气阀会使问题变的很复杂,因为蒸发器的某一级或几级应可能在真空下工作,所以必须做一些特殊布置,可使用自动疏水阀泵。冷凝水可能会有腐蚀性,排放时可听取专家建议。

八、蒸汽散热器

A、标准型蒸汽散热器的蒸汽压力一般低于2 bar g,可采用小型的自由浮球式疏水阀,如WY42F。

B、单元式加热器及加热器组

这种加热器尽管蒸汽空间小,但还是会产生大量冷凝水。冷凝水或空气的积聚会造成温度不稳定及冷风,最终会损坏加热器本身,在末端安装排量合适、能连续排水的自由浮球疏水阀是非常必要的,一般用WY42F或WY80F型号即可。

C、架空盘管

长的架空盘管(如工业干燥盘管)如果安装时不注意,就可能会产生水锤现象,且加热速度很慢,升温很困难。必须在每一个低点安装自由浮球疏水阀。
