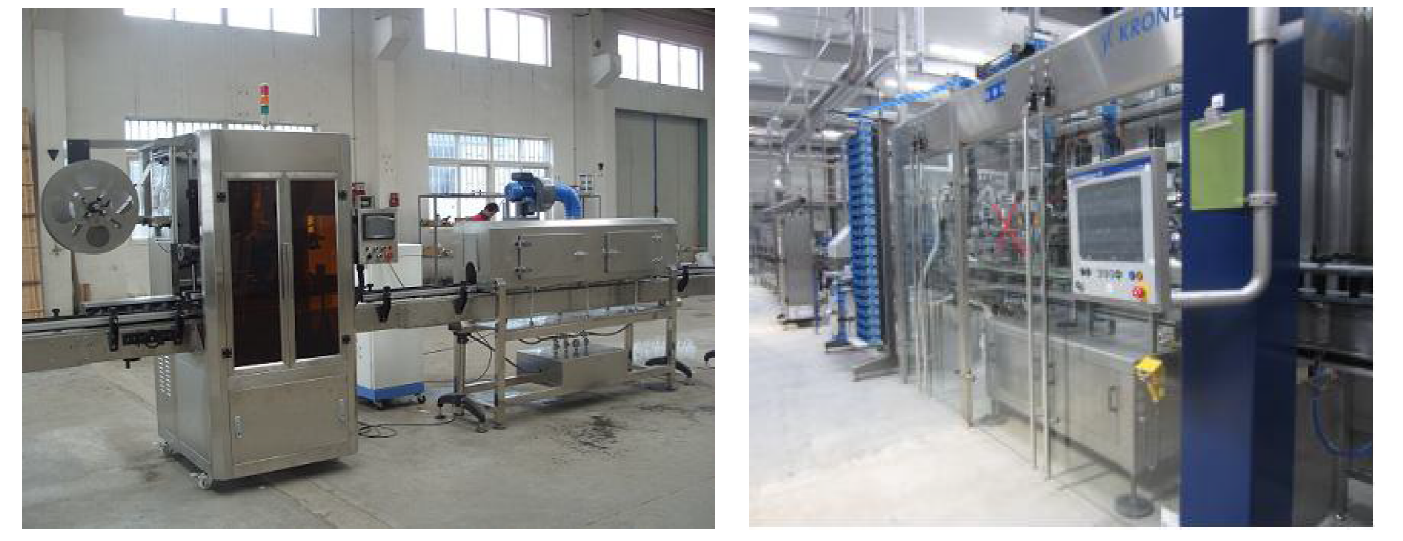

一、套标机是什么？
套标机是饮料行业后段包装技术含量较高的重要设备之一，不但套标位置精确度高，且收缩后更能突出各类瓶子的完善瓶型，适用于饮料、果汁、乳制品、纯净水、调味品、啤酒、制药、精制油等行业。
套标机蒸汽收缩标的原理是利用标签的热缩性能，利用蒸汽加热，将标签完美的套在瓶身上，我们今天主要介绍套标机热收缩炉的蒸汽系统。
二、热收缩工艺和设备说明

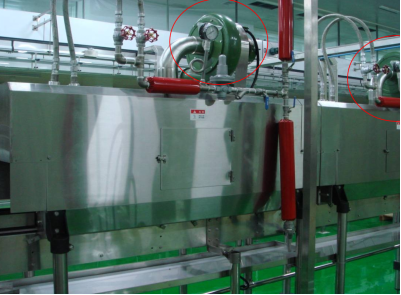

1、热收缩炉：用于将收缩薄膜热缩在容器（瓶子）上；容器被传送进入通道, 通过加热区域时（一般一个模块包括有两个加热区域）, 收缩薄膜被紧紧地热缩在容器上 。
2、为了能够取得好的热收缩质量，传送速度( 产品通过率) 和区域内的热缩温度必须相互之间正确地调节。
2.1、热缩温度取决于:
A、蒸汽杆的高和低的位置调节；
B、运行蒸汽压力；--使用减压阀来调节。
C、热缩区域内的蒸汽压力和温度；--使用可调式阀门来调节。
D、调节区域顶部蒸汽排气口阀门；
2.2、热缩区域内蒸汽压力可以使用可调式波纹管截止阀来调节，这个压力直接影响到区域内的温度，即热缩温度。

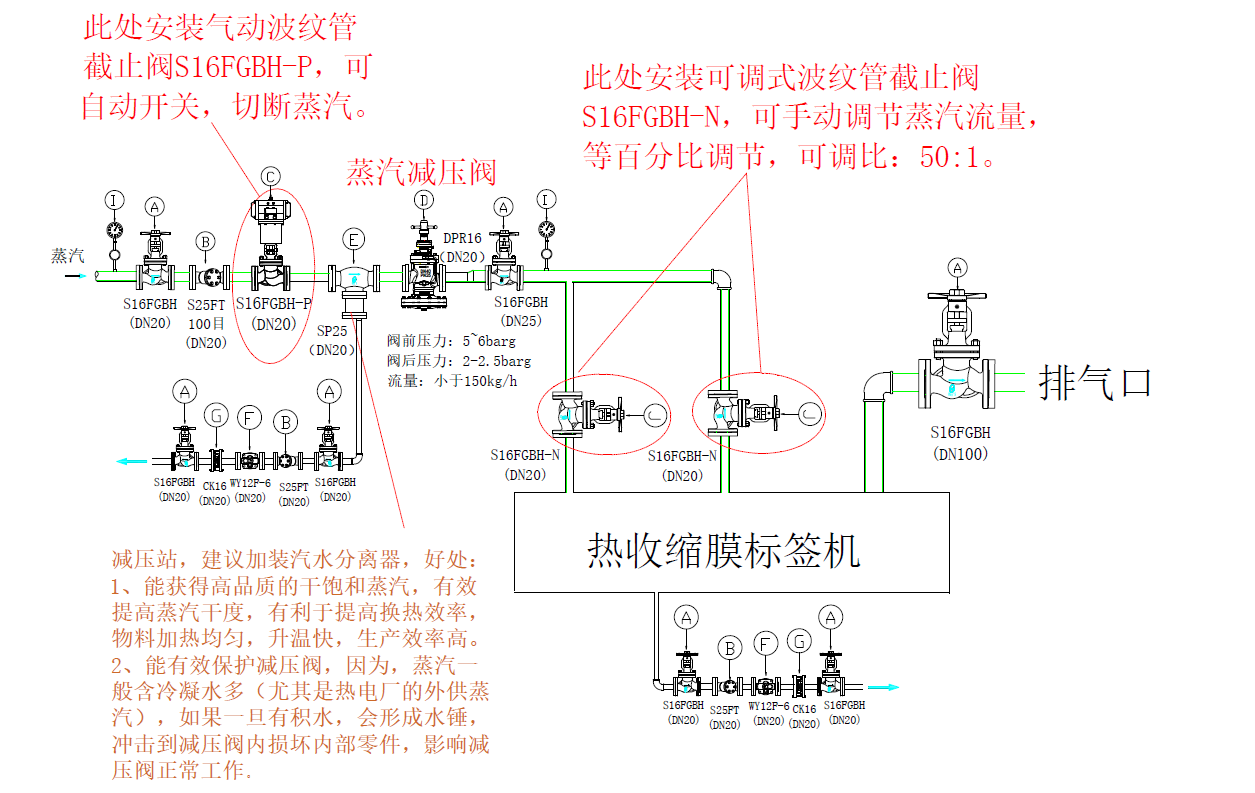

备注：以下热收缩机蒸汽图适用于：克朗斯、沛鑫、劲皇等各类品牌套标机瓶子套标后缩膜用。
三、套标机热收缩炉前阀门怎么选？
首先，我们要知道，套标机的蒸汽消耗量很少，一般小于150kg/h，蒸汽管道都在DN20~32之间，最大不会超过DN50，以下阀门选型也是基于这个流量来考虑。
1、从上图中可以看出，减压阀前端为什么还要加装一个气动截止阀呢？

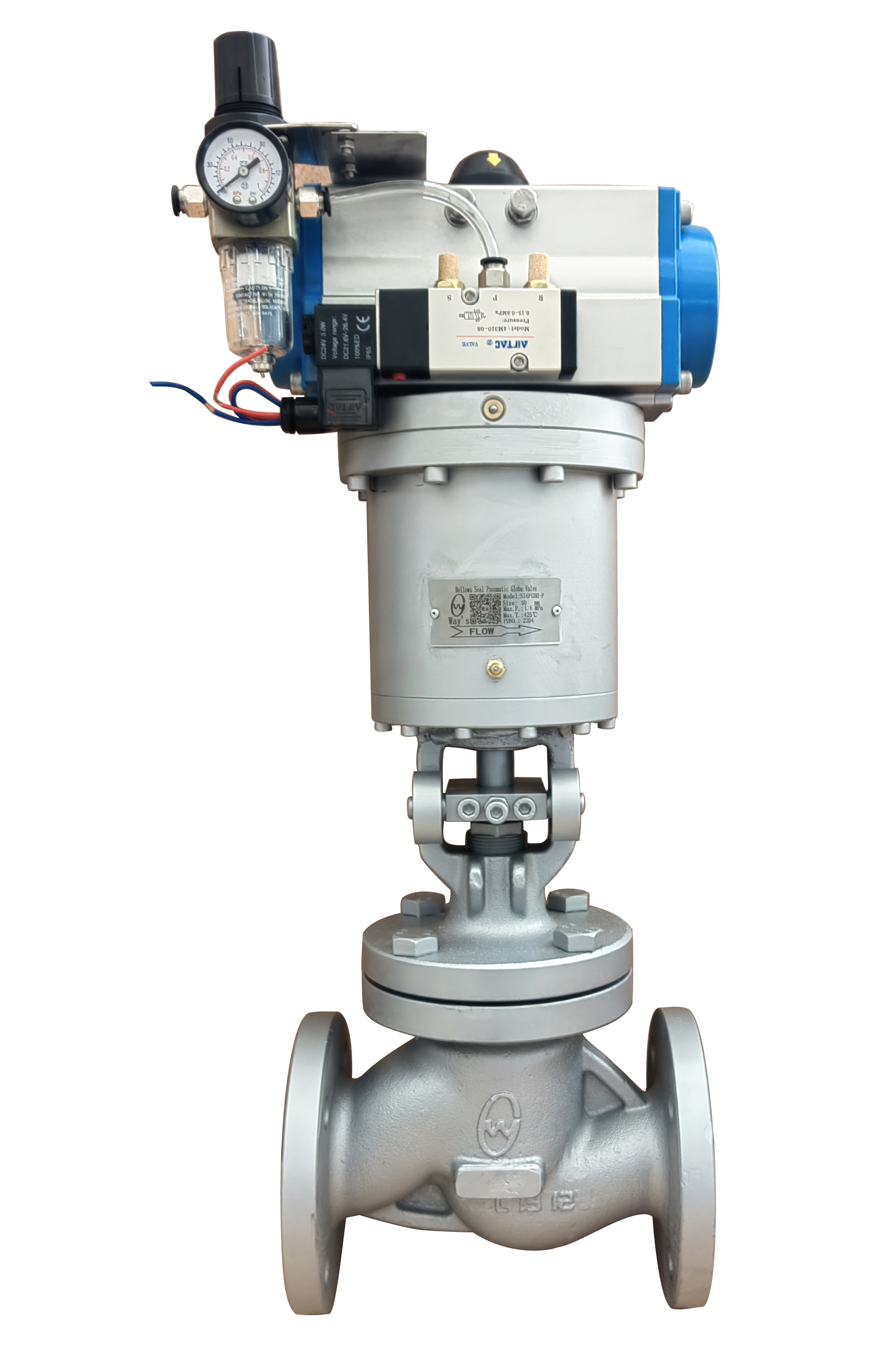

因为热收缩加热区域的门打开时，绝对不得再供给蒸汽， 否则将会导致严重的烫伤！而且浪费蒸汽！而每天因工艺和生产需要（故障时停机），要多次的打开门，也就是每天要很多次的手动开关阀门，要耗费大量的人力和时间，因此建议每个热收缩机蒸汽管道上，在减压阀前安装way’s气动波纹管截止阀，可以连接一个手动开关或继电器，则可以实现自动定时开关，或者集中到某处统一管理，这样每次都可以快速及时的启闭阀门，节省人力、节约蒸汽！也可连接温度或压力等参数的感应信号，实现快速自动切断蒸汽。
2、为什么热收缩系统中的减压阀如此重要？
前面提到了热收缩区域内的温度与缩标品质和生产效率直接相关，若温度太低，导致瓶身带水，喷嘴和滤网堵塞等问题；若温度太高，导致烫标或涨瓶，甚至停机！每个区域的温差过大，温度波动，会造成标签变形、起邹、松标等问题，而饱和蒸汽压力与温度是一一对应的，因此，务必要保证运行的蒸汽压力非常稳定，建议选用way’s先导式减压阀，型号DPR16，将压力设定到2~2.5barg（有些公司要求直接设定到0.8~1barg）。
3、为什么减压阀后进炉的蒸汽阀门需要可调式波纹管截止阀？
因为蒸汽收缩标的收缩比例与蒸汽的温度、流量、加热时间和标签材质有关，一般加热炉内分为两个加热区域，第一区为低温收缩，流量要调小一点，以免收缩太快中间排气不足；第二区为高温收缩，流量要调大一点，以免温度不够造成标签收不紧，所以必须要通过调节蒸汽阀门的开度和排气系统阀门的开度来达到系统的平衡，要同时满足加热区域内的温度和湿度。

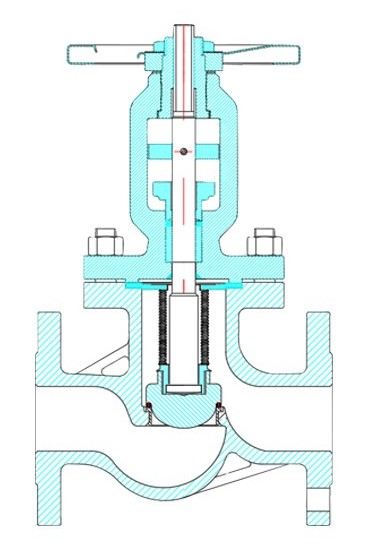

很多用户这里都是用常规的手动阀门调节，调节不准，寿命也很短，容易泄漏，建议选择阀 瓣有节流功能的way’s可调式波纹管截止阀，可手动等百分比调节流量，容易操作，无泄漏，寿命长。
4、为什么要装汽水分离器？
通过前面工艺，我们了解了热收缩加热区内的压力、温度和湿度都需要控制，达到工艺要求的平衡，才能确保缩标品质！因此，强烈建议在减压站前安装汽水分离器（也可以装在减压后），强制性把蒸汽中水分分离出来，得到高品质的干燥蒸汽，避免炉内出现水锤，避免标签出现水泡和气泡。

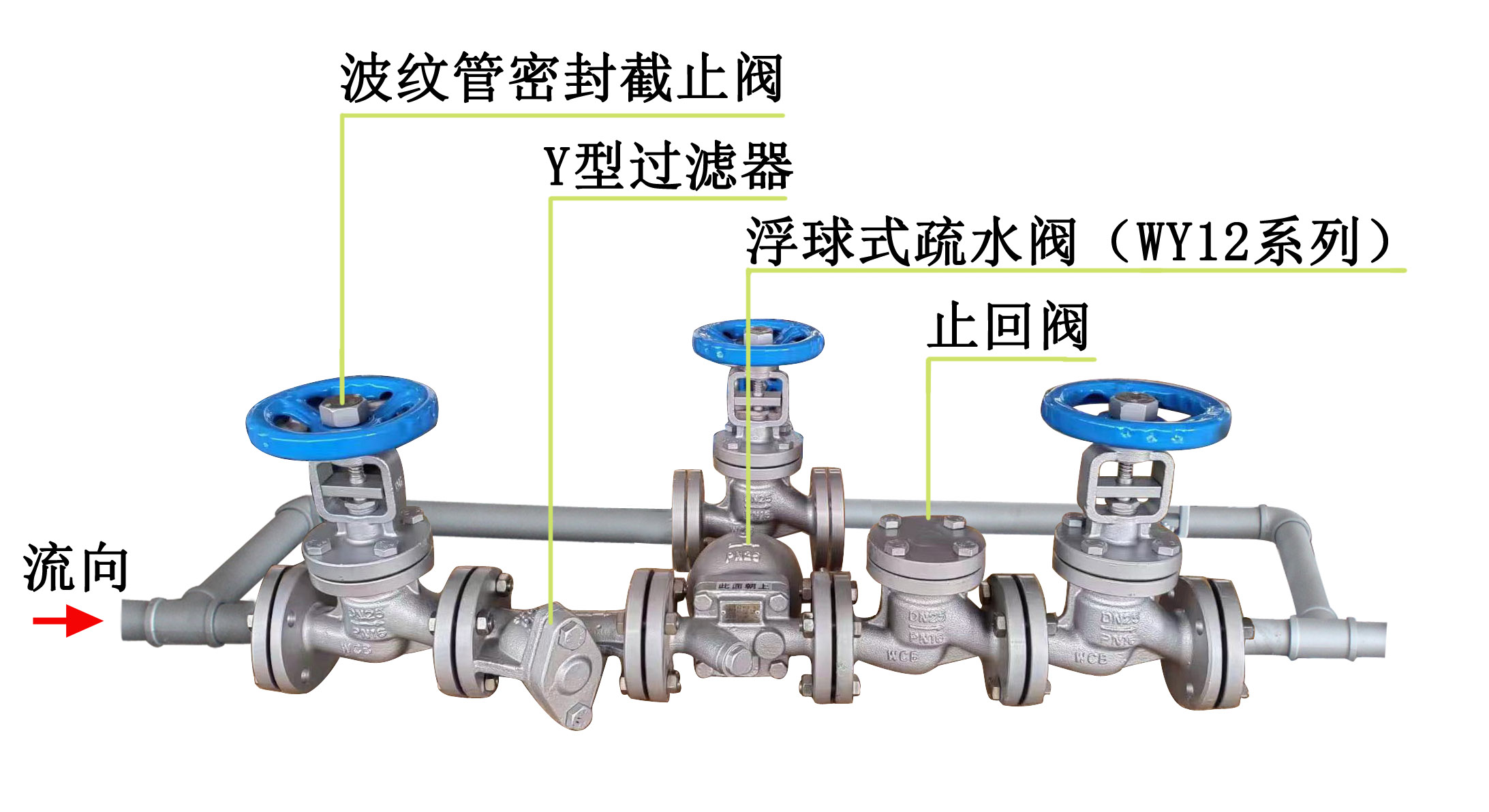

5、疏水阀的选择
套标机热所收缩炉进汽大多是DN20和DN25管道，每个炉底部冷凝水出口选用DN20浮球式疏水阀组最合适。
