一、哪些行业需要做净化空调系统呢？
最常见的行业有：制药、乳制品、无菌灌装饮料食品、化妆品、生物工程、电子、光电、航空航天、汽车喷涂、医疗、实验室、电池材料、精密机械加工等等，这些行业的生产工艺对车间的温度、湿度和洁净度均有非常严苛的要求，其中空气洁净度又分为10万级、20万级、30万级和100万级等好多种，这里我们主要探讨净化空调机组的蒸汽系统设计及应用。
二、净化空调车间的组成
1、净化工程由空气处理系统部分和水系统部分构成；
1）空气处理系统又包括空气处理装置、送风管路、末端装置和洁净室；
2）水系统部分主要由冷水处理机组、冷水泵、各种阀门及管路等构成。

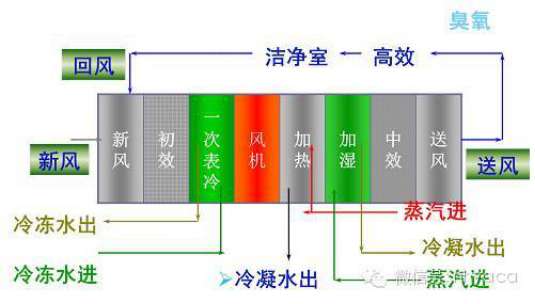

2、净化空调系统的结构一般应包含以下几个部分：新风段、初效段、表冷段、除湿段、送风变频控制段、中效段、空调系统的冷、热源系统。净化空调箱的结构图如下：
三、关于蒸汽加热段
1、预热段：也就是一次加热，对于冬季严寒的北方地区，处理室外新风的热负荷很大，对空气先做预热是非常必要的！！！一般使用3barg的饱和蒸汽，这里最重要的是要根据室外温度、新风量来认真计算出所需要的蒸汽流量，然后再据此选择对应排量的疏水阀！

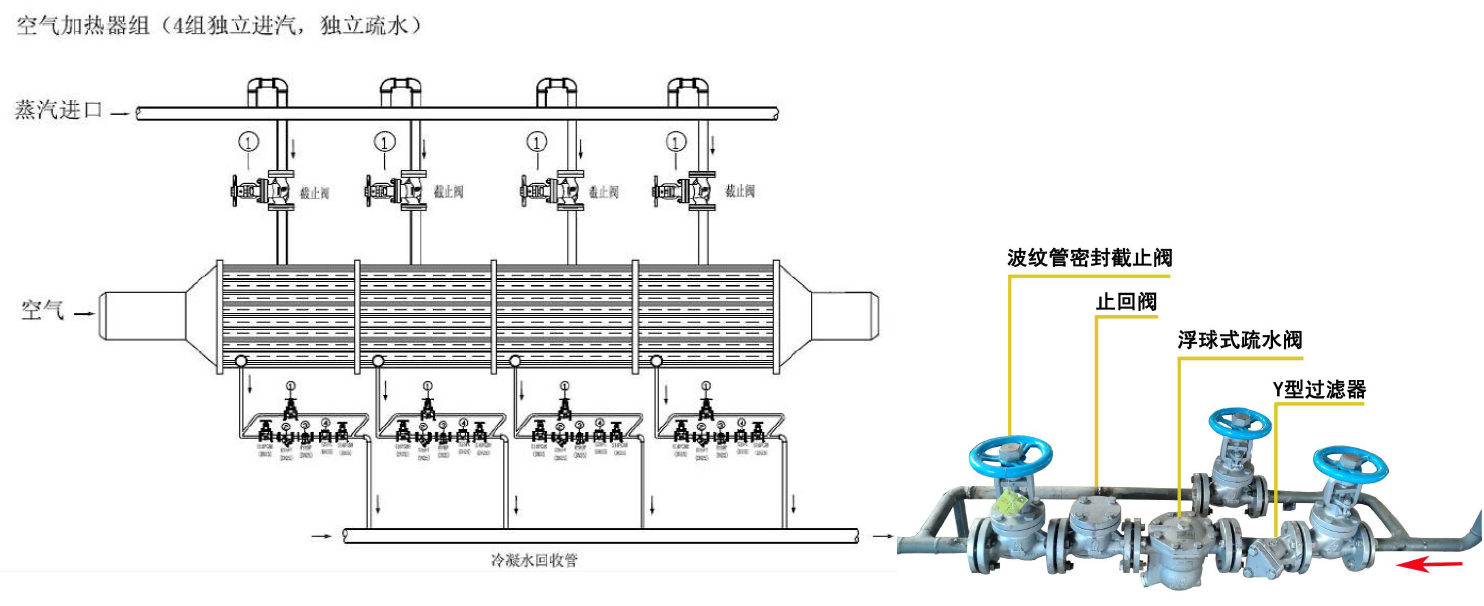

另外，应尽量避免“群组疏水”，应该在每一个散热器（暖风机）下面独立安装一个疏水阀。小型机组选用广州维远WY12F-6，DN25疏水阀式疏水阀即可，大型机组可能需要选用广州维远RFT18F-5或FFT45F-5，DN32~40的浮球式疏水阀才能满足排量要求。

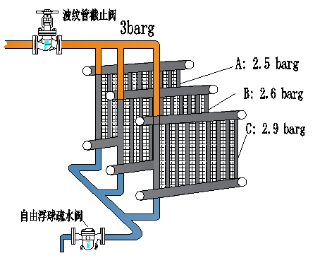

TIPS：以下“群组疏水”应尽量避免，可能造成低压加热段冷凝水无法排出，升温困难。
2、二次加热段：是混合风通过表冷段后，再经过一次蒸汽加热，调节到满足室内温度要求，一般夏季24度±2度，冬季22度±2度。这里正常选用选用广州维远WY12F-6，DN20~25疏水阀式疏水阀即可。
四、关于蒸汽减压：
因为空调机组需要很稳定的3barg低压蒸汽，不允许超过4barg，因此，选用一款先导式减压阀非常必要，起到减压+稳压的功效。（参见上图）
五、关于蒸汽加湿
为了确保送入生产车间、实验室等内空气的湿度能满足规范标准和生产工艺的湿度要求，需要在空气处理单元（加湿段）和风管上都要安装加湿系统。一套设计合理的高品质加湿系统，既可调节舒适度，又可提高生产效率并节能，目前市场上最完美的就是直接蒸汽喷射加湿器，下面重点说明。

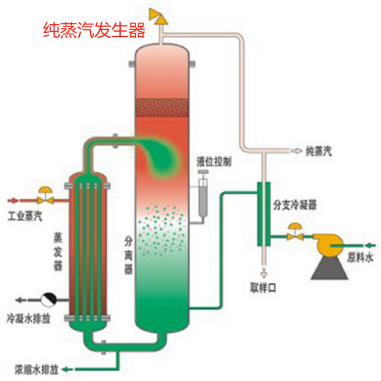

1、加湿器的蒸汽来源：对于生产区域洁净车间加湿系统，需要采用洁净蒸汽，这就涉及到“纯蒸汽发生器”（参见下图），如果有必要，洁净蒸汽管道及相应阀门要选用卫生级的产品；对于非生产区域，可以用普通的工业蒸汽。

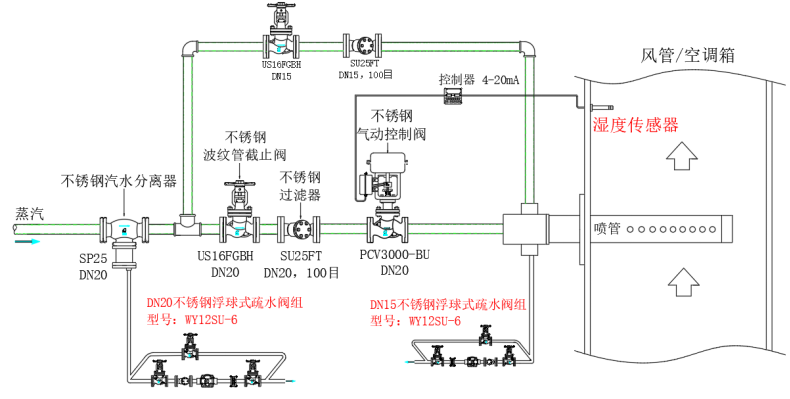

2、加湿器的管路布局要求：
1）供给加湿器的蒸汽必须是干燥的高品质蒸汽，因此务必要使用汽水分离器，然后分成两路，一路经过调节阀后直接进入喷管，另一路则是伴热蒸汽，给喷管伴热。
2）供给加湿器的蒸汽必须确保压力稳定，合理安装减压站；
3）过滤器必须是100目滤网，且为不锈钢材质；
4）汽水分离器底部必须安装浮球式疏水阀；伴热管可以安装热静力式或浮球式疏水阀；
5）如果没有伴热管，或者伴热管疏水阀故障造成积水，导致喷管喷出的蒸汽带水。
TIPS：
1）为了防止加湿蒸汽冷凝，建议采用双重或多重保温夹套对喷管预热和伴热，这样可使喷管内产生的冷凝水再蒸发，使其变为加湿蒸汽，既提高了喷射效果，也达到了节能的目的。
2）蒸汽喷射时，如果蒸汽中夹带水分，会腐蚀风管，并可能导致风管内感染细菌，污染洁净区域。
3、湿度控制：
为了避免因车间湿度过大或过小，造成产品报废（比如药物吸收了水分造成不合格，电子元件产生静电，防尘不合格等），必须采用气动或电动控制阀来精确调节控制湿度，确保产品的合格率。建议选用广州维远不锈钢材质的波纹管密封气动控制阀，型号PCV3000-BU1。
4、喷射管的伴热装置：
为了防止蒸汽在喷射管中冷凝，必须给喷管设置伴热管，否则，冷凝水堆积在空调箱或风管内，造成腐蚀、感染细菌、烧毁电机等故障，伴热装置在很多领域都有类似的应用。

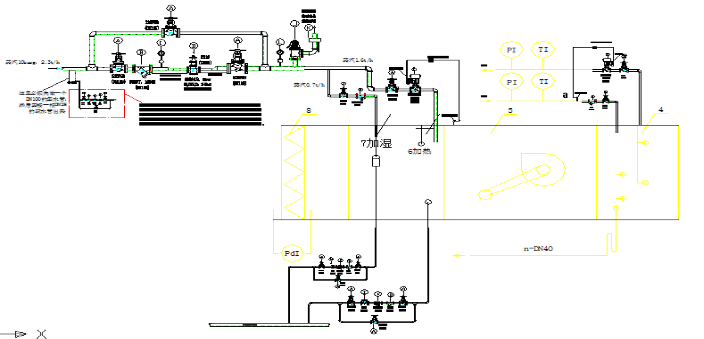

5、加湿器安装示意图：
